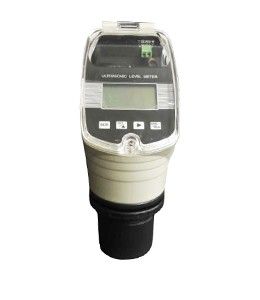

防爆型分體超聲波液位計

衷心感謝您選購本公司超聲波液位計!本儀器包含多項自研的專利技術,擁有全新的信號處理技術,具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點,廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業,適用酸、堿、鹽、防腐、高溫、防爆等各種領域。本儀器可通過4~20mA或RS485(Modbus協議)連接到各種DCS系統中,為工業的自動化運行,提供實時的液位數據。防爆

全國服務熱線:

0571-87386681 / 87387891

衷心感謝您選購本公司超聲波液位計!

本儀器包含多項自研的專利技術,擁有全新的信號處理技術,具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點,廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業,適用酸、堿、鹽、防腐、高溫、防爆等各種領域。

本儀器可通過4~20mA或RS485(Modbus協議)連接到各種DCS系統中,為工業的自動化運行,提供實時的液位數據。

防爆型超聲波液位計具有如下特點:

1.安全

采用壓鑄鋁合金防水、防爆外殼。

2.穩定可靠

我們在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件,完全可以直接替代國外進口儀表。

3.專利技術

專利的聲波智能技術軟件可進行智能化回波分析,無需任

何調試及其它的特殊步驟,此技術具有動態思維、動態分析的功能。

4.精度高

我公司擁有的聲波智能專利技術,使防爆型超聲波液位計的精度大大提高,液位精度達到0.3%,能夠抗各種干擾波。

5.故障率低、易安裝、易維護

本儀器是一種非接觸式儀表,不跟液體直接接觸,因此故障率較低。儀表提供多種安裝方式,用戶完全可以通過本手冊進行儀表標定。

6.多種防護

儀表的防護等級達到IP65;所有的輸入、輸出線均具有防雷、防短路的保護功能。

本資料僅供參考,為不斷提高產品性能,本網站中所有圖片及性能參數如有改動,恕不另行通知,敬請諒解!本公司保留對所有技術參數和圖片的最終解釋權。

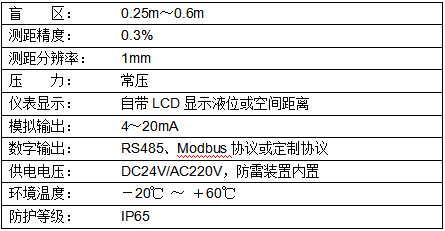

1、技術指標及選型代碼

圖片關鍵詞

2、參數的設置

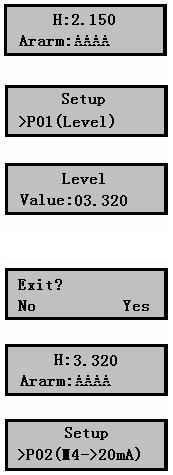

2.1儀表標定的步驟

1)儀表上電,儀表進入測量,液晶顯

示液位數值,如右圖,而實測液位

圖片關鍵詞

為3.320m,下面介紹標定方法。

2)點擊Mode鍵,儀表

即可進入?yún)?shù)設置菜單,首先進入

的就是P01(Level)液位標定菜單。

3)點擊OK鍵,進入液位標定輸入

界面,輸入實測液位數值3.320m,

如右圖,設好后點Mode鍵退回

Level菜單。

4)再點Mode鍵顯示如右圖所示,點

Mode鍵回到參數設置菜單,點OK

鍵退出參數設置菜單。

5)儀表顯示實測液位,此后儀表的讀

數將正確反映現場實際液位。

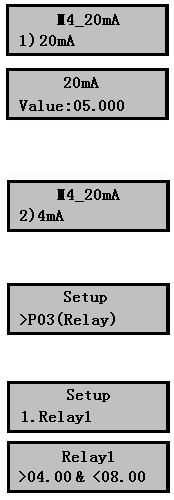

2.2 參數4~20mA設置

1)在儀表正常工作時點Mode鍵進入?yún)?shù)

設置菜單后點▼鍵選擇P02(4~20mA)設置菜單,如右圖。

2) 20mA設置

a) 點擊OK鍵,進入20mA參數設

置菜單,液晶顯示如右圖。

b) 點擊OK鍵,進入20mA數值輸

入界面,輸入數值,如右圖,表

示液位到5m時輸出20mA,設好圖片關鍵詞

后點Mode鍵退出。

3) 4mA設置

在20mA參數設置菜單點▼鍵進

入4mA參數設置菜單,點OK鍵

進入設置,方法同上。

2.3繼電器參數設置

1) 在儀表正常工作時點Mode鍵進

入?yún)?shù)設置菜單后點▼鍵選擇到

P03(Relay)繼電器設置菜單,如

右圖所示。

2) 點擊OK鍵,進入繼電器1設置

    菜單,如右圖所示。

3) 點擊▼鍵可選擇其它繼電器,點

OK鍵進入繼電器1設置界面,如

右圖,界面中的公式表示繼電器1

在液位大于4m并且小于8m時閉合。界面里的 < 和 >符號位置可以選擇“<”>”兩種符號,&符號位置可以選擇“&”、“|”、“N”、“∧”四種符號。更改時點OK鍵使所需修改符號閃動,點▲鍵或▼鍵選擇所需符號,數字修改同前。

符號含義:

<:小于符號

>:大于符號

&:與,表示兩個條件都需滿足;

| :或,表示滿足兩個條件之一即可;

N:只有前一個條件,后一個不顯示;

∧:前一條件為繼電器吸合條件(一般用于開泵),后一條件為繼電器

打開條件(一般用于停泵),主要用于排水井和進水井控制。

4)若將繼電器設置如右圖,表示繼電

器在液位小于1m時閉合,若將“<”

符號更改為“ >”符號,則表示繼

電器在液位大于1m時閉合。

若將繼電器設置如右圖,表示繼電器在液位小于1m或者大于9m時閉合。

5)還有一種邏輯比較復雜,例如排水

井,當水位漲到8m時需開泵排水,

將水排到2m時停泵,此邏輯設置

如下:>08.00∧<02.00,如右圖.

此時即表示水位大于8m泵,水

位小于2m停泵。

若是進水井,例如當水位降到圖片關鍵詞

1m時需開泵進水,水位進到6m時

停泵,此邏輯設置如下:

<01.00∧>06.00,如右圖。

6) 設置好繼電器1參數后點

Mode鍵退回Relay繼電器設

置菜單,點擊▼鍵選擇需要設

置的其他繼電器:例如右圖,

表示設置繼電器2。點OK鍵

進入設置,方法同上。

2.4換能器高度設置

P04(TH)菜單在已用Level菜單設置好液位情況下不用設置,可以參看此時的換能器高度。

2.5 顯示模式設置

P05(Xstyle)菜單可以設置顯示模式,其中

1、Level選項在液晶上顯示液位和繼電器狀態。

2、AirH選項在液晶上顯示空間距離和溫度。

3、LevelT選項在液晶上顯示液位和溫度,

點OK鍵選擇。

2.6  Window菜單

P06(Window)菜單出廠時已設置好,一般不用更改。

2.7 地址ID號設置

P07(ID)菜單通訊時用,特別是多機通訊時,缺省為01。

2.8 波特率設置

P08(BUAD)菜單通訊用,有2400、4800、9600三種選擇,點OK鍵確認,缺省4800。

2.9  PWDB設置

P09(PWDB)菜單出廠時已設置好,一般不用更改。

2.10  4~20mA設定輸出

P10(T4~20mA)菜單點OK鍵進入后所顯示數值即為輸出電流值,可

用▲鍵或▼鍵選擇不同電流輸出,可作為現場驗證或和控制室電流輸入設備相互校正用。
