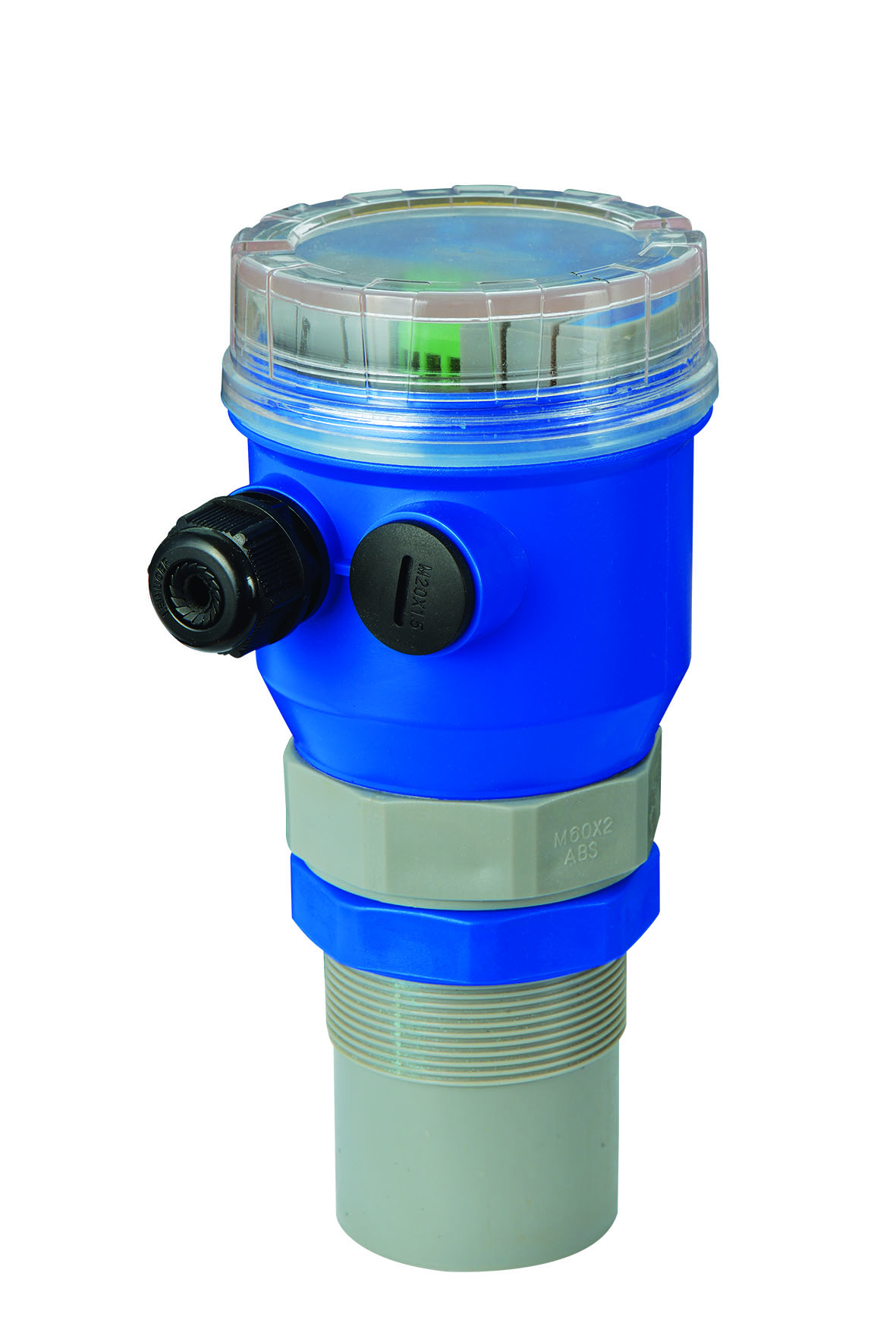

LDYI2000型超聲波液位計
全國服務熱線:
0571-87386681 / 87387891全國服務熱線:
0571-87386681 / 87387891產品說明:
本儀表包含多項專利技術,具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點,適用酸、堿、鹽、防腐、高溫等各種領域。
本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中,為工業的自動化運行,提供實時的液位數據。
本儀表具有如下特點:
l.電路設計從電源部分起就選用高質量的電源模塊,元器件選擇進口高穩定可靠的器件,完全可以替代同類型國外進口儀表。
2.專利的聲波智能技術軟件可進行智能化回波分析,無需任何調試及其它的特殊步驟,此技術具有動態思維、動態分析的功能。
3.我公司擁有的聲波智能專利技術,使儀表的精度大大提高,液位精度達到0.3%,能夠抗各種干擾波。
4.本儀表是一種非接觸式儀表,不跟液體直接接觸,因此故障率低。儀表提供多種安裝方式,用戶完全可以通過本手冊進行儀表標定。
5.儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
本資料僅供參考,為不斷提高產品性能,本網站中所有圖片及性能參數如有改動,恕不另行通知,敬請諒解!本公司保留對所有技術參數和圖片的最終解釋權。

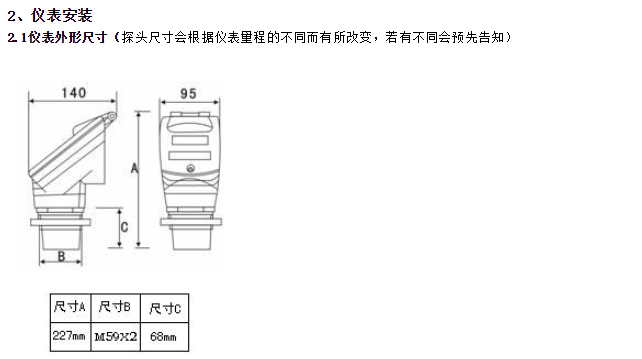

安裝方法: 開敞環境下一般采用支架安裝方式,用儀表自帶法蘭固定。池或罐在安裝位置上割一個探頭直徑60mm的圓孔,將儀表放入,然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

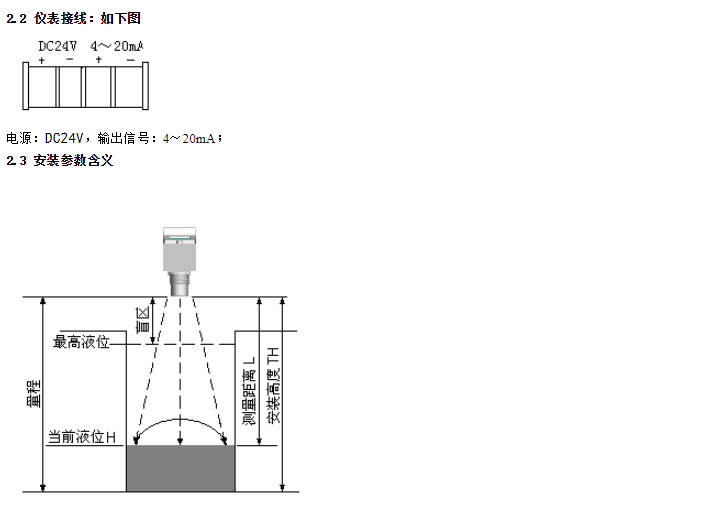

如上圖所示,儀表的探頭發波打到液位后反射回探頭,探頭接收到后計算發波到收波的時間,得到測量距離L,儀表安裝高度TH減去測量距離L將得到當前液位H。
儀表量程指儀表能夠測量的距離,安裝高度TH應小于量程。
儀表盲區指儀表在探頭附近無法測量的區域,最高液位與探頭間距應大于盲區,例盲區為0.3m,則液位與探頭間距必須大于0.3m。
探頭發波是個擴散過程,即有方向角,安裝的時候要注意,否則可能打到池壁的凸起物或渠道邊沿。
2.4 儀表安裝原則
1)探頭發射面到最低液位的距離,應小于選購儀表的量程。
2)探頭發射面到最高液位的距離,應大于選購儀表的盲區。
3)探頭的發射面應該與液體表面保持平行。
4)探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5)若池壁或罐壁不光滑,儀表安裝位置需離開池壁或罐壁0.3m以上。
6)若探頭發射面到最高液位的距離小于選購儀表的盲區,需加裝延伸管,延伸管管徑
大于120mm,長度0.35m~0.50m,垂直安裝,內壁光滑,罐上開孔應大于延伸管內
徑?;蛘邔⒐茏油ㄖ凉薜?,管徑大于80mm,管底留孔保持延伸管內液面與罐內等高。
2.5 安裝注意事項
1)儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。
2)電線、電纜保護管,要注意密封防止積水。
3)儀表雖然自身帶有防雷器件,但儀表在多雷地區使用時,建議在儀表的進出線端另外
安裝專用的防雷裝置。
4)儀表在特別炎熱、寒冷的地方使用,即周圍環境溫度有可能超出儀表的工作要求時,建議在液位儀周圍加設防高、低溫裝置。
3、儀表調試
3.1 鍵盤說明
【SET】單鍵。按【SET】進入菜單,在設置時按【SET】
取消設置,設置完畢后,按【SET】鍵退出菜單。
【▲】: 上翻鍵和數字鍵。在菜單中,該鍵作為菜單的上翻鍵用,在更改數據時,
該鍵做加法鍵用。
【▼】:下翻鍵。在菜單中,該鍵作為菜單的下翻鍵用,在更改數據時,
該鍵做減法鍵用。
【OK】: 確認鍵。選擇菜單或更改數據數據時的移位鍵。
3.2 參數設置
3.2.1液位標定(LEVEL)
儀表安裝完畢、上電后,液晶上會顯示液位數值,而該數據往往與實際液位不符,故需要液位標定。
液位標定步驟如下:按SET進入?yún)?shù)設置菜單。LEVEL
為液位標定菜單,按OK鍵進行液位標定,用▼鍵(移位)和▲鍵(數字更改)將數字改為實際液位值(如2.100),按OK鍵確認,再按SET設置菜單,此時液晶第一行顯示“――――”第二行顯示“2.100”,表示儀表正在進行液位標定(此時不能移動儀表、不能斷電)。當液晶第一行顯示“2.100”時,表示儀表液位標定完畢。
3.2.2 20mA設置
在儀表正常工作時按SET參數設置菜單,按▲鍵選擇4~20mA數字即為20mA對應液位,按OK鍵進行設置。
3.2.3探頭高度(TH)
可以顯示探頭高度,可查看探頭高度是否符合現場情況,也可用于液位標定。直接按照現場情況更改探頭高度值。
3.2.4繼電器參數設置
可以選擇“&”、“|”、“N”、“∧”四種符號。更改時點OK鍵使所需修改符號閃動,點▲鍵或▼鍵選擇所需符號,數字修改同前。
符號含義:
<:小于符號
>:大于符號
&:與,表示兩個條件都需滿足;
| :或,表示滿足兩個條件之一即可;
N:只有前一個條件,后一個不顯示;
∧:前一條件為繼電器吸合條件(一般用于開泵),后一條件為繼電器
打開條件(一般用于停泵),主要用于排水井和進水井控制。
此菜單改顯示模式,共有3種顯示模式可供選擇:
3.2.5顯示模式設置(DispMode)
1. LEVEL:顯示液位
2. AIRH:顯示距離
3. AIRHT:顯示距離和溫度
按▲鍵選擇所需模式然后按OK鍵確認。
3.2.6 P--Multi菜單
P--Multi菜單出廠時已設置好,一般不用更改;除非現場情況非常惡劣,也要在廠家指導下設置。
