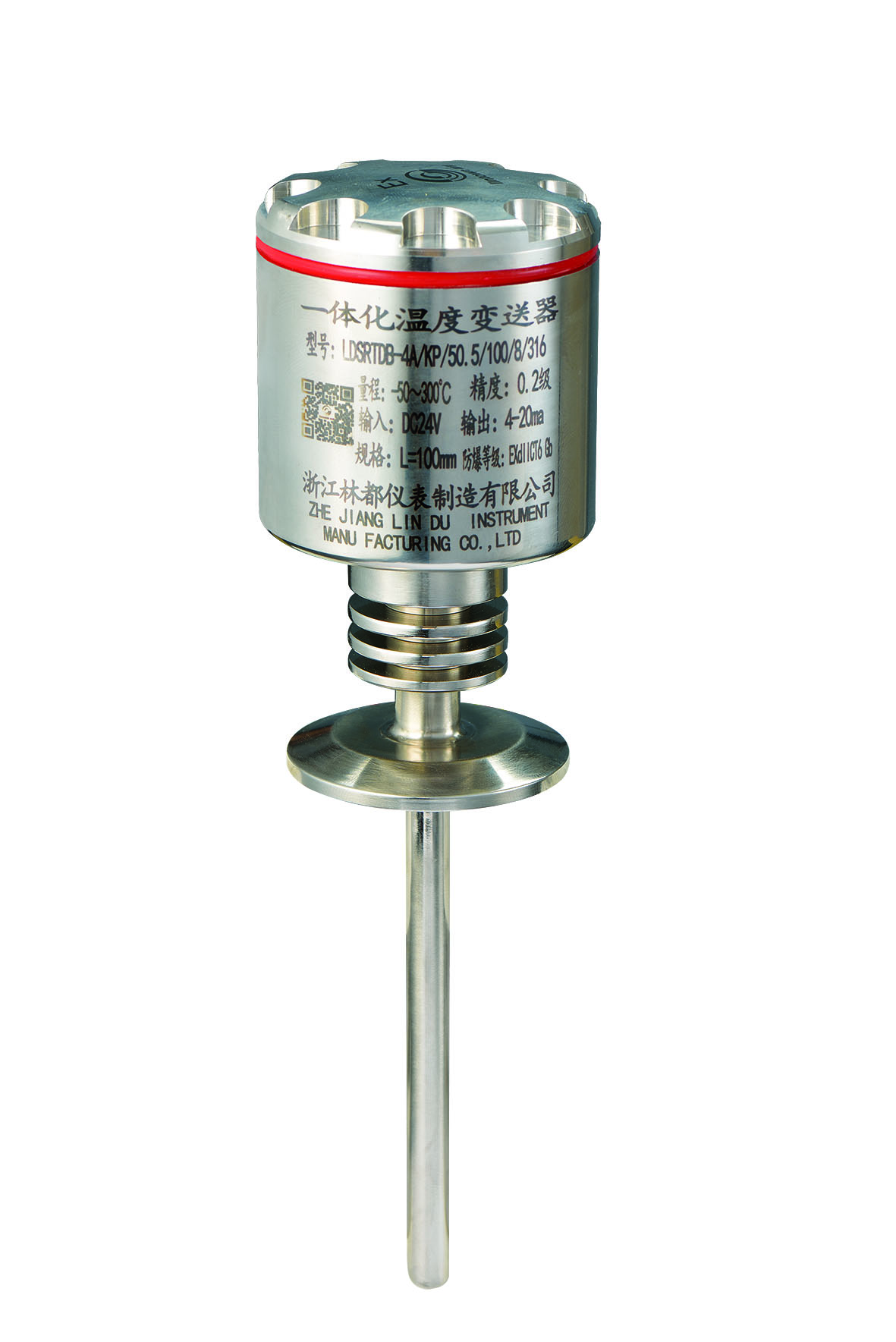

溫度變送器

使用說明書

◆技術參數:

工作制式:兩線制4 ~20mA輸出

熱電阻輸入信號為三線制，

精度等級: 0.3%FS，0. 5%FS

工作電壓: 13~28VDC

量程范圍:熱電阻LD100: -50℃-0 ~500℃; Cu50:-50-0~150 °C ( 可根據需要定制)

熱電偶K: 0~1300℃: E: 0~750℃;

S: 0~1600℃  B: 0~1600℃  T: 0~350℃

工作環境:溫度: -40~85℃;濕度: 0~95%RH

負載能力: 600Ω @24VDC.25mA

◆調整說明:

一:熱電阻溫度量程調整

步驟

1.對量程范圍進行初步預置，注意實際需要的量程應盡量地選擇在標準刻度附近(出廠標定為定貨所需量程)。

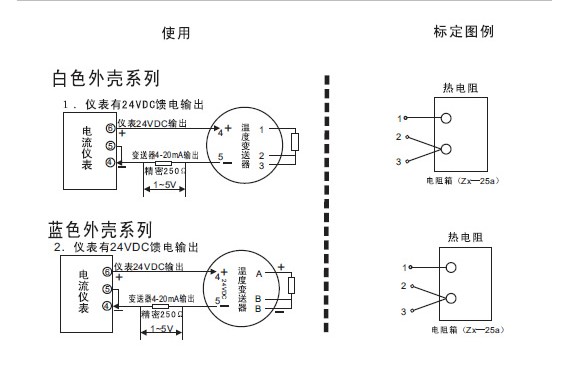

2、按如下典型接線圖接線，在1、2、3輸入端接入標準電阻箱(如ZX-25a)，其中2、3為電阻箱的公共端，在4、5輸出端串接上標準電流表24VDC穩壓電源。

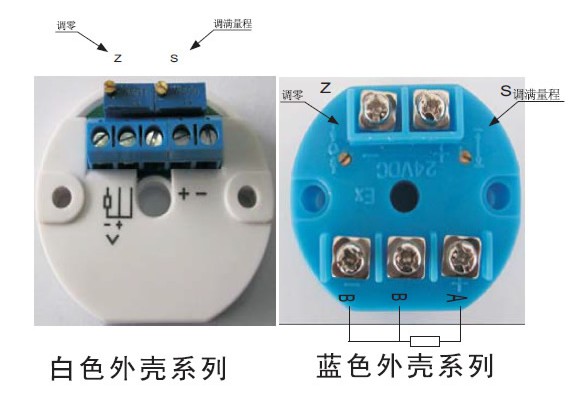

3、改變信號源發生器(電阻箱)，使之等于量程的下限對應阻值，調整電位器Z，使電流表的讀數為4mA.改變信號源，使之等于量程的上限對應阻值，調整電位器S，使電流表的讀數為20mA即可。

例:輸入型號為LD100， 量程為0~100C的溫度變送器標定正確接線后，電阻箱輸出阻值1002，調整電位器Z，使電流表讀數為4mA;電阻箱輸出阻值為138.52 ( 即鉑熱電阻在100°C時對應的電阻值)，調整電位器S，使電流表的讀數為20mA。

接線：

注:電流儀表連接端子 為我廠儀表，其它廠家電流儀表應依照具體情況接線特殊量程請訂貨時詳細說明，具體說明請參閱變送器所附說明書

◆注意事項:

1、變送器電源必須小于36VDC， 絕對不能將交流電接入回路。

2、變送器組成的回路，負載電阻總和應在使用說明書規定的工作范圍內。

3、不同規格變送器不能互換。

4、當安裝環境較差時(空氣流動差，溫度高)，請采用高溫環境溫度變送器?？刹捎蒙嵫b置以降低工作環境溫度，

提高可靠性。

5、變送器在運輸、安裝、使用中嚴禁撞擊、敲打等劇烈沖擊。

◆常見故障分析

1、無電流輸出:電源線“+”， “一”信號線是否顛倒，電源是否正常。

2、輸出電流不在4-20mA范圍內:信號線是否接錯(如熱電阻短接線位置顛倒，熱電偶“+”，“一” 信號線顛倒)。

由于本公司產品不斷改進，本說明書中標明的數據、說明、規格及接線可能發生變更，恕不通知，請諒解。
