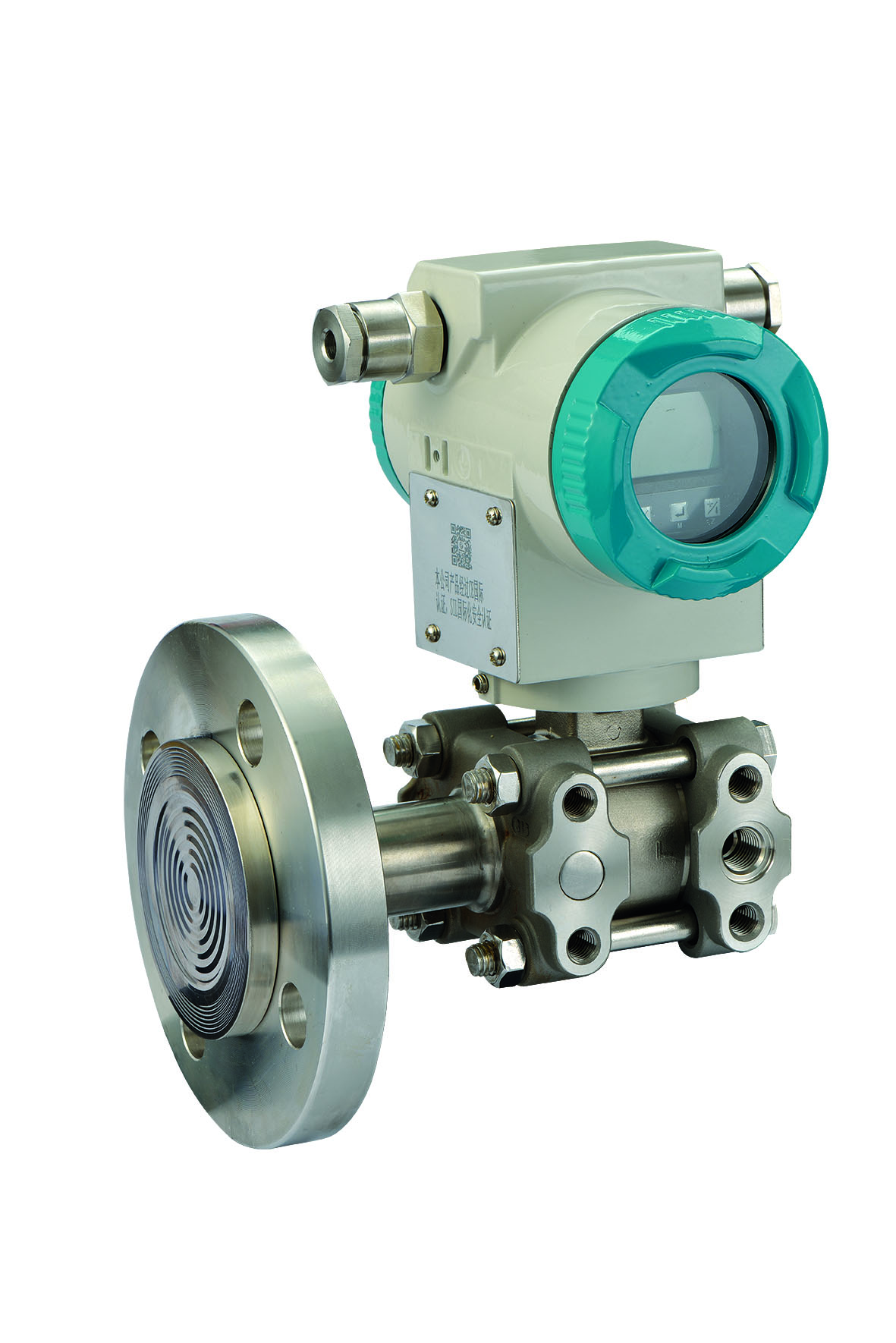

363L系列單晶硅法蘭安裝式變送器
全國服務熱線:
0571-87386681 / 87387891全國服務熱線:
0571-87386681 / 87387891性能指標
總體性能是基于參考精度,環境溫度影響與量程靜壓影響的綜合誤差。
精度指標
±0.075%FS量程(常規)
具體性能指標
(零基量程,參考條件,硅油充液,316不銹鋼隔離膜片,4~20mA模擬輸出,數字微調值等于量程設定點值。)
精度
(參考精度包括遲滯性、基于端子的線性、設定能力和重復性)
±0.075%量程
若量程小于X
±[0.025+0.05(X/量程)]%

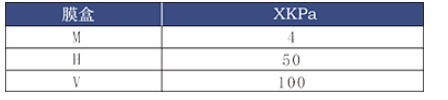

X取值
阻尼時間常數
總阻尼時間常數等于放大器部件和膜盒的阻尼時間常數之和。放大器組件阻尼時間常數在0~100秒范圍可調。
膜盒(硅油)
時間常數(秒)(可根據現場實際情況設置時間常數,推薦1S)
安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響,若安裝位置與膜片面超過90°的變化,在0.4KPa范圍內的零漂可通過調零校正,不影響量程。
電源影響
小于±0.005%量程/伏
功能指標
量程與傳感器極限值

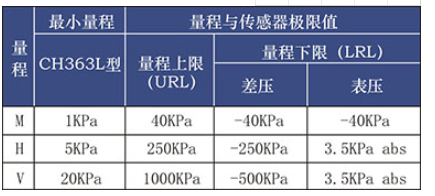

表1.363L型的量程與傳感器極限值
零點與量程調整要求
·零點與量程值可在表1中所標明的量程極限內任意設定。
·量程必須大于或等于表1中所標明的最小量程。
應用場合
液體,氣體與蒸汽的測量場合
輸出
二線4-20mA,用戶可選線性。數字過程變量疊加于4-20mA信號上,適用于任何使用HART協議的主機。
電源
需要外部電源。標準變送器(4-20mA)空載時工作在 14.5-45V dc。
回路負載極限

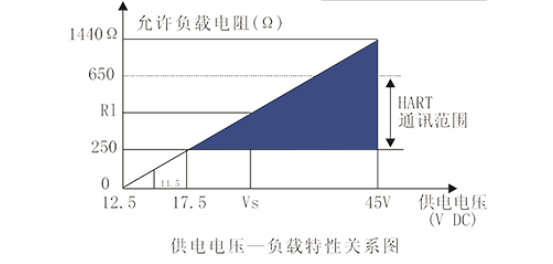

最大回路電阻由外部電源供電電壓決定,關系如下:
注:帶背光顯示屏的變送器供電電壓范圍為14.5~45V
本安系列變送器供電電壓范圍為14.5~28V
HART通訊時的工作電壓應大于17.5V
靜壓極限與最大過壓
對于363L型極限值為0psia至法蘭額定值或傳感器
額定壓力值中的小者。

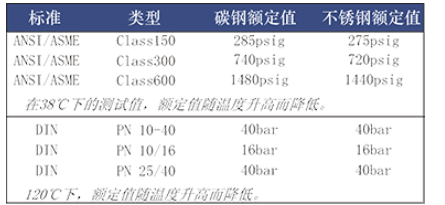

表2. 363L型法蘭壓力額定值
故障方式
輸出代碼
如自診斷出傳感器或微處理器故障,變送器則驅動輸出一個高或低的報警信號以提醒用戶。報警輸出值取決于變送器的工廠組態方式:
線性輸出:3.8<I<20.8
C4:I=20.8mA 故障高
CN:I=3.8mA 故障低
溫度極限
環境
-20℃~+70℃(普通)
-40℃~+85℃(最高)
貯存
-46℃~110℃
帶表頭:-40℃~85℃
過程
大于等于大氣壓下,見下表
表3.363L過程溫度極限
濕度極限
0-100%相對濕度
啟動時間
變送器加電2秒內達到性能指標
機械性能指標
電氣接口
ANSI(美標) NPT1/2(F)內螺紋
ISO(國標) M20×1.5內螺紋
過程接口
高壓側:法蘭尺寸(執行國家、化工標準)
NP系列:DN25 DN40 DN50 DN80 DN100
PN2.5 PN6 PN10 PN16 PN25 PN40
Class系列:1英寸 1?英寸 2英寸、3英寸、4英寸
150lb、300lb
低壓側:1/4-18NPT錐管內螺紋
“丁”字形接頭:M20×1.5外螺紋及后部焊接引壓管
“腰”字形接頭:1/2-14NPT錐管內螺紋
1/2-14NPT引壓過渡頭及后部焊接引壓管
過程接液件
過程隔離膜片:316L不銹鋼,哈氏合金C(插入筒無此選項),鉭(插入筒無此選項)。
排液/排氣閥
316不銹鋼
過程法蘭與接頭
316不銹鋼
363L型過程接液件
法蘭式過程接口(變送器高壓側)
過程膜片,包括過程墊圈接觸表面
316L不銹鋼,哈氏合金C或鉭
伸出部分
316不銹鋼
安裝法蘭
碳鋼鍍鋅或不銹鋼
低壓側過程連接(變壓器低壓側)
隔離膜片
316L不銹鋼
低壓側法蘭與接頭
316不銹鋼
非接液件
電子外殼 涂層 表蓋O型環
壓鑄鋁 IP65 噴塑 丁腈橡膠
