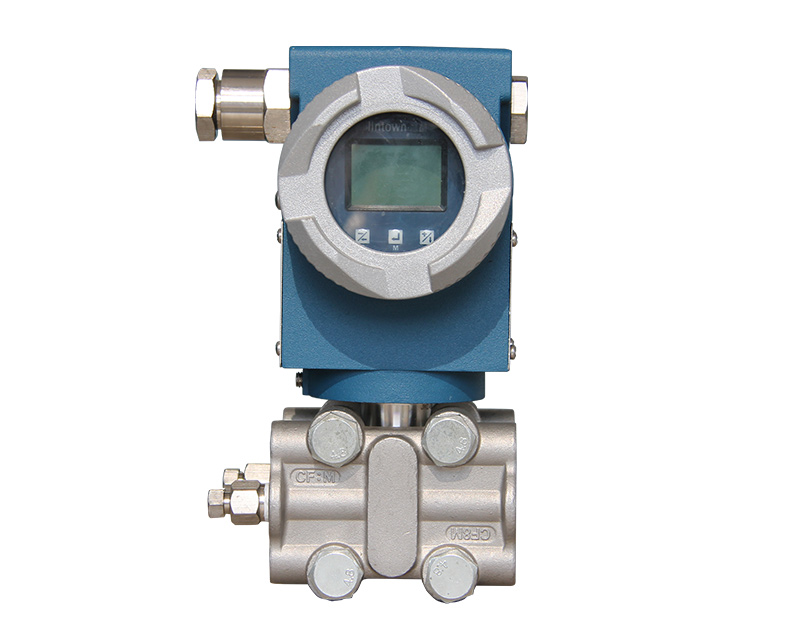

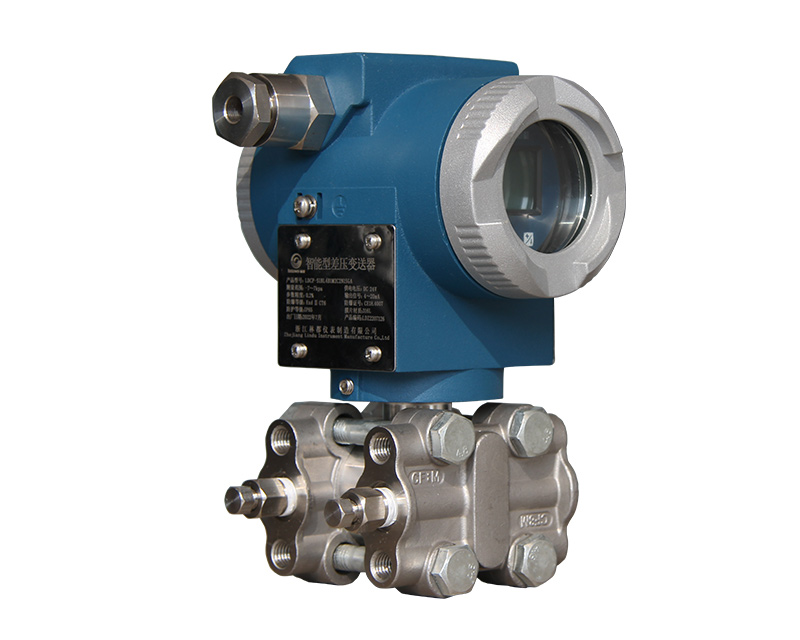

產品應用

   ■石油/石化/化工

     與節流裝置配套，提供精確的流量測量和控制。精確測量管道和貯罐的壓力和液位。

   ■電力/城市煤氣/其它公司事業

     要求高穩定和高精度的壓力、流量、液位測量等場所。

   ■紙漿和造紙

     用于要求耐化學液體、耐腐蝕性液體的壓力、流量、液位測量場所。

   ■鋼鐵/有色金屬/陶瓷

     用于爐膛壓力、負壓測量等要求高穩定性，高精度測量場所。

   ■機械裝備/造船

     用于在嚴格控制壓力、流量、液位等指標條件下，要求穩定測量的場所。

產品優勢

   ■高準確度

     差壓變送器在-1~1kPa的測量范圍內，可進行高準確度測量，最高可壓縮至-50~50Pa穩定使用。

     標準校驗量程精度：±0.1％。

   ■微小量程下優異的過壓性能。

     1kPa標準量程芯片背向過壓達1MPa。

     6kPa標準量程芯片背向過壓達2MPa。

   ■優異的環境適應性

     智能靜壓補償和溫度補償，保護變送器不受溫度、靜壓與過壓的影響，將現場的綜合測量誤差控制到最小。

   ■靈活的量程壓縮

     S1量程比：3:1。

     S2量程比：3:1。

   ■優異的操作性和使用便利性

     ? 備有5位帶背光LCD數字顯示器。

     ? 多種顯示功能(mA、Pa、kPa、MPa、bar、mbar、％、psi、mmH₂O）。

     ? 內置三按鍵快捷操作就地調整功能

     ? 通過手機APP進行遠程調試

     ? 備有各種抗腐蝕材料

     ? 全面自診斷功能

功能規格

   ? 被測流體：液體、氣體、蒸汽

   ? 測量范圍：

   ? 工作壓力：

     注：膜盒代碼與接液材質代碼見選型表。

   ? 輸出信號：4~20mA DC+HART協議

   ? 容許負載電阻：0~600Ω（24V DC時）

     注：與手持通信器進行通訊時，需要一個標準（250Ω）的負載電阻。

   ? 電源：

   ? 通信線路條件:

     線路長度：最長2km（0.75~1.25mm² 控制儀表用電纜，超過1km時使用雙絞電纜）。

     負載電阻：250~600Ω（24VDC，包含電纜電阻）。

     負載電容：0.55mF以下。

     負載電感：3.3mH以下。

     動力線的間隔：15cm以上（請避免平行配線）。

   ? 飽和電流：上限  20.8mA   下限   3.8mA。

   ? 報警電流：上限  22.8mA   下限   3.6mA（模式可設置）。

   ? 調整功能：零點、滿量程點可從通過表頭三按鍵進行就地調整或者可利用組態軟件進行遠程調整。

   ? 無線調校功能：通過無線APP通訊器，連接手機APP，進行無線調試。

   ? 零點遷移：可在最大量程的-20％到+20％的范圍內遷移。

   ? 輸出方式：線性輸出  平方根輸出（可通過組態軟件進行遠程調整）。

   ? 環境溫度：-40~+85℃（充灌氟油時：-10~+60℃）。

   ? 貯存溫度：-40~+100℃。

   ? 耐候性：DIN40040GPC。

   ? EMC適用標準：EN1326-1：2006。

   ? 防爆性能：本安型   NEPSI本安許可：Ex iaⅡC T4（允許使用溫度為：-40℃～65℃）
                      隔爆型   NEPSI隔爆許可：Ex dⅡC T6（允許使用溫度為：-40℃～65℃）

性能規格

   ? 準確度：

   ? 平方根輸出精度：

   ? 環境溫度影響：總影響量/28℃（50°F)。


   ? 靜壓影響：±0.05％量程/10MPa。

   ? 過壓影響：±0.05％量程上限/10MPa。

   ? 穩定性：±0.05％量程上限/年。

   ? 電源影響：±0.005％/1V。

   ? 安裝位置影響：與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，在0.4KPa范圍內的零漂可通過調零校正。

   ? 響應時間：90ms。

   ? 阻尼：時間常數可在0~99.9秒內調整。

   ? 濾波常數：可在0~160uA內調整。

   ? 自穩系數：可在0~2%內調整。

電源電壓 E (V DC）
電源電壓和外部負載關系圖

結構材質

   ? 接液部材質：詳情參見選型表。

   ? 接液密封圈：氟橡膠，丁腈橡膠（可選）。

   ? 變送器外殼：低銅鋁壓鑄件+聚氨酯涂裝。

   ? 變送器外殼蓋：低銅鋁壓鑄件+聚氨酯涂裝。

   ? 防護等級：IP65。

   ? 銘牌: SUS304。

   ? 填充油:硅油，氟油（可選）。

   ? 外形尺寸：根據外形圖。

   ? 重量：約2.9~3.1kg（本體）。

   ? 電纜引入口：M20×1.5。

   ? 外部端子：M4螺釘。

   ? 過程連接口：1/4-18NPT。

   ? 安裝方法：在50mm(2-inch)管道上用U型螺栓安裝。

電氣連接圖

產品尺寸圖

引壓附件

NPT 1/2外螺紋接頭	NPT 1/4外螺紋接頭
M20x1.5丁字接頭
